[CKA] Service

1. 소개

#

1-1. Pod vs Service

#

파드는 배포사이클 중 가장 빈번히 변하고 언제든지 종료될 수 있는 불안정한 리소스이다.
파드에는 고유한 IP가 부여된다. 언제든지 종료될 수 있다는것은 언제든지 변경될 수 있다는 뜻이고 이 고유한 IP는 언제든지 바뀔수 있다는 뜻이된다.
수시로 바뀌기 때문에 해당 IP로 애플리케이션을 운영할 수 없다. 이러한 문제를 해결하고자 Service라는 리소스가 등장하게 되었다.

실제 애플리케이션은 파드에 배포된다. 애플리케이션을 배포하는 행위는 파드(컨테이너)에 애플리케이션을 탑재하는 행위, 그리고 애플리케이션이 안정적으로 지속되도록 구성하는 일을 말한다.
“Service는 애플리케이션이 탑재된 파드에 어떻게 안정적으로 접근할것인가"에 대한 고민의 결과물인것이다.

Service는 Pod의 앞단에 위치하며 Service로 들어오는 트래픽을 Pod로 전달하는 리버스 프록시와 같은 역할을 수행한다.
덕분에 하나의 Pod의 IP가 변경되더라도 사용자입장에서는 동일한 IP로 서비스에 안정적으로 접근할 수 있고 1개의 Pod가 죽어도 다른 Pod로 트래픽을 전달하기 때문에 안정적으로 애플리케이션을 운영할 수 있다.

1-2. Service 생성

#

apiVersion: v1
kind: Service
metadata:
  labels:
    hello: world
  name: myservice
spec:
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 80
  selector:
    run: mynginx

조회된 Service 중 kubernetes는 쿠버네티스 최초 설치 시 기본 생성되는 Service 이다.

LabelSelector로 Pod를 선택하는 이유

#

Service의 트래픽을 전달할 Pod를 선택하기 위해 레이블셀렉터를 사용한다.
k8s의 Label은 AWS의 Tag와 유사한 개념인데, 오브젝트의 특성을 식별하는데 사용한다.
Label로 Pod를 선택하는 간접 참조 방식을 채택하지 않고 직접 선택하는 직접 참조 방식을 채택한다면, 어떤 문제가 생길까?
Pod는 전에 가장 불안한 리소스라고 말했다. 끊임없이 삭제되고 생성되는 리소스이므로 직접 선택해 배포한다면 매번 파일 내용이 변경되어야 할 것이다.
반면, Label로 Pod를 선택하는 간접 참조 방식을 채택한다면 매번 파일을 수정하지 않고 Service에서 바라보는 특정 Label을 가지고 있는 어떠한 Pod에도 트래픽을 전달할 수 있다.

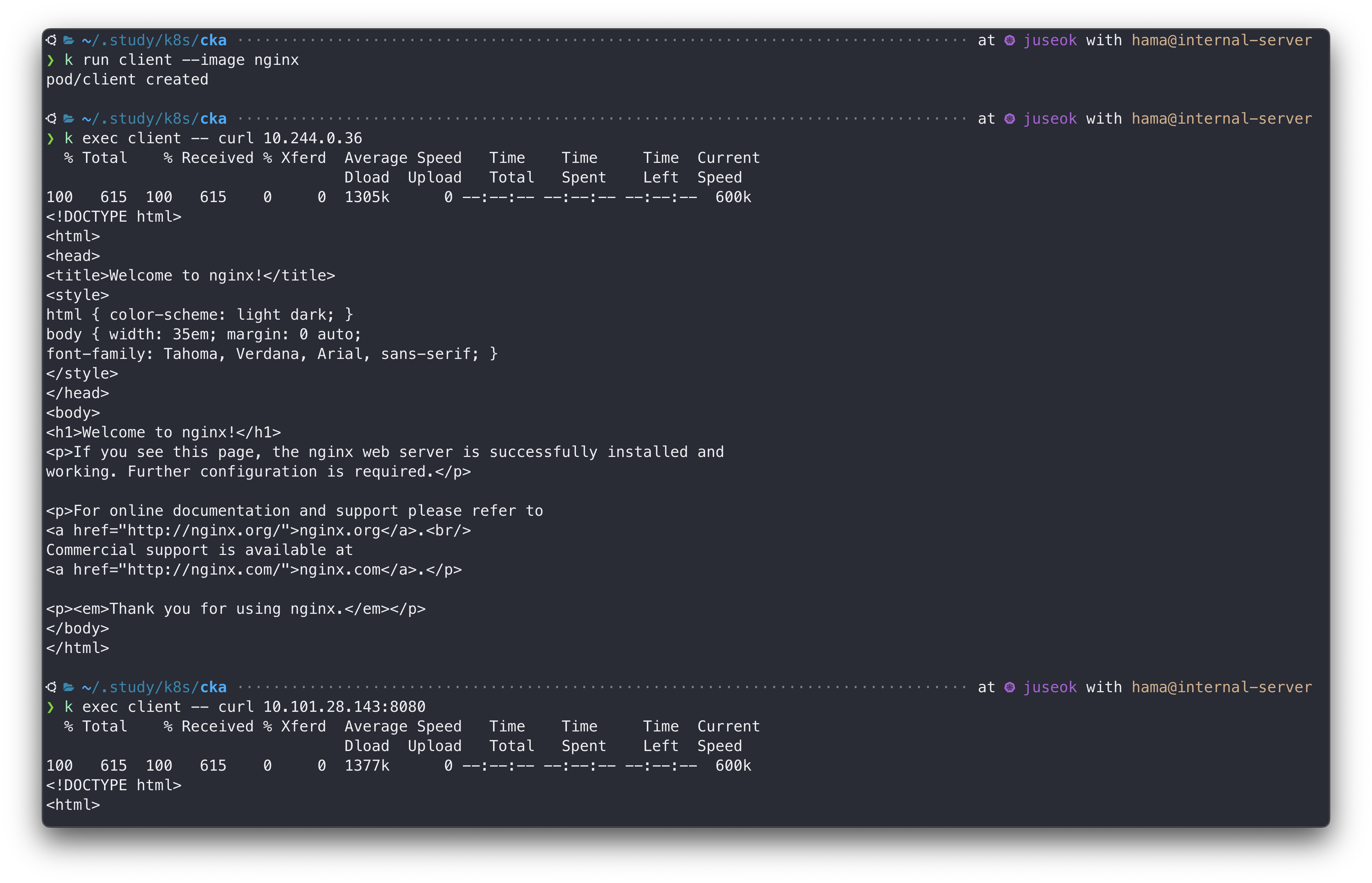

1-3. Service 접근

#

k run client --image nginx

k exec client -- curl <Pod-IP>

k exec client -- curl <Service-IP>

k exec client -- curl <Service-Domain-Name(label):Service-Port>

1-4. Service 도메인 주소 법칙

#

<서비스 이름>.<네임스페이스>.svc.cluster.local

# nslookup 설치
k exec client -- sh -c "apt update && apt install -y dnsutils"

k exec client -- nslookup myservice

# 전체 도메인 주소로 접근
k exec client -- nslookup myservice.default.svc.cluster.local

# 일부 도메인 주소로 접근
k exec client -- nslookup myservice.default

# 서비스 이름으로 접근
k exec client -- nslookup myservice

1-5. 클러스터 DNS 서버

#

Service 이름을 도메인 주소로 사용이 가능한 이유는 쿠버네티스에서 제공하는 DNS 서버가 있기 때문이다.

# Pod의 DNS 설정 확인
k exec client -- cat /etc/resolv.conf

# kube-dns ip 조회
k get svc kube-dns -n kube-system --show-labels

# 매핑되는 파드 확인 -> coredns
k get po -n kube-system -l k8s-app=kube-dns

2. Service 종류

#

2-1. ClusterIP

#

Service 의 default 값. ClusterIP 엔드포인트는 클러스터 내부에서만 접근이 가능하다. 클러스터 내부에 존재하는 Pod에서만 접근할 수 있고 당연히 외부에서는 접근할 수 없다.

🙋🏻 외부에서 접근하지 못하는 ClusterIP, 언제 사용할까?

• 네트워크 보안 및 트래픽 관리

  외부에서 접근할 수 있는 서비스는 몇개의 엔드포인트로 제한되는데, 외부 트래픽은 이런 엔드포인트를 통해 들어오고 내부에서 필요한 서비스로 전달되는 구조로 관리됨. 즉, 내부 서비스를 외부에 노출하지 않고, ClusterIP를 사용해 내부 통신 전용으로 안전하게 유지가 가능.

• 쿠버네티스 네트워크의 기본 빌딩 블록

  다른 확장 네트워킹 기능(LoadBalancer, Ingress)을 만들기 위한 베이스임. 복잡한 네트워킹 구성을 구현하기 전에 ClusterIP가 내부 서비스간의 통신을 책임짐.

ClusterIP 생성

k run cluster-ip --image nginx --expose --port 80 \
  --dry-run=client -o yaml > cluster-ip.yaml

apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  name: cluster-ip
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    run: cluster-ip
status:
  loadBalancer: {}
---
apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: cluster-ip
  name: cluster-ip
spec:
  containers:
  - image: nginx
    name: cluster-ip
    ports:
    - containerPort: 80
    resources: {}
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

2-2. NodePort

#

NodePort는 도커 컨테이너 포트 매핑과 비슷하게 로컬 호스트의 특정 포트를 Service의 특정 포트와 연결시켜 외부 트래픽을 Service까지 전달한다.

apiVersion: v1
kind: Service
metadata:
  name: node-port
spec:
  type: NodePort
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 80
    nodePort: 30080
  selector:
    run: mynginx
---
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: node-port
  name: node-port
spec:
  containers:
  - image: nginx
    name: nginx
    ports:
    - containerPort: 80

• port : Service 포트
• targetPort : Pod 포트
• nodePort : 호스트 서버에서 사용할 포트, 포트 범위는 30000-32767 이다.
• containerPort : Pod에 속하는 컨테이너의 포트

# juseok 노드의 Internal IP(Node IP) 조회
MASTER_IP=$(kubectl get node juseok -o jsonpath="{.status.addresses[0].address}")

curl $MASTER_IP:30080

# 워커 노드 세팅 안해놓았으므로.. 패스하지만, 동일하게 접근 가능!

쿠버네티스는 클러스터 시스템이기 때문에 특정 노드에서만 서비스되지 않고 모든 노드에 분산되어 서비스 된다. kube-proxy가 이러한 것을 가능하게 만들어주는 컴포넌트다.
kube-proxy는 리눅스 커널의 netfilter를 이용해 커널레벨에서 특정 트래픽을 가로채 다른 곳으로 라우팅해주는 역할을 수행한다.
이를 통해 배포된 Pod가 있는 노드뿐만 아니라 모든 노드에서 동일한 NodePort로 원하는 서비스에 접근할 수 있다. (externalTrafficPolicy: Cluster의 경우)

바깥에서 curl <공인IP>:30080 또는 http://공인IP:30080로도 접근이 되는것을 확인할 수 있다.

2-3. LoadBalancer

#

NodePort 로도 외부트래픽을 클러스터 내부로 잘 전달할수 있다는것을 확인했다.
근데 왜 LoadBalancer를 사용할까? 아래 두가지 이유 때문이다.

1. 보안적 측면
   : 노드 포트 대역(30000-32767)을 직접 외부에 노출하지않고 LoadBalancer를 외부 네트워크에 두고 well-known 포트로 엔드포인트를 제공해 네트워크 보안을 지킬 수 있다.
2. 안정적인 접근 : LoadBalancer를 앞단에 두면 사용자가 각각의 서버 IP를 직접 알 필요 없이 LoadBalancer의 IP만으로 요청을 보낼 수 있기에 편리하다.

ClusterIP가 Pod레벨에서의 안정적인 엔드포인트라면,
LoadBalancer는 Node레벨에서의 안정적인 엔드포인트이다.

apiVersion: v1
kind: Service
metadata:
  name: lb
spec:
  type: LoadBalancer
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 80
    nodePort: 30088
  selector:
    run: mynginx
---
apiVersion: v1
kind: Pod
metadata:
  labels:
    run: lb
  name: lb
spec:
  containers:
  - image: nginx
    name: nginx
    ports:
    - containerPort: 80

# 로드밸런서 IP 로 호출 : curl <EXTERNAL-IP>:<SERVICE-PORT>
curl 192.168.94.2:8080

#

2-4. ExternalName

#

클러스터 내부에서 사용할 수 있도록 ExternalName으로 외부 DNS를 등록할 수 있다.
아래처럼 구성하면 google-svc 라는 alias로 외부 DNS인 google.com을 클러스터 내부에서 참조가 가능하다.
ExternalName은 k8s 클러스터 내부에 존재하지 않는 외부 서비스에 네트워킹 확장을 원할때 사용한다.

apiVersion: v1
kind: Service
metadata:
  name: google-svc
spec:
  type: ExternalName
  externalName: google.com

종합하면 Service 는 아래 네가지 타입으로 존재하는데,
ClusterIP는 클러스터 내부전용이라서 Traffic이 클러스터 그룹 안에 위치하고,
NodePort, LoadBalancer 는 외부연결 가능이라서 Traffic이 클러스터 그룹 바깥에 있고,
ExternalName은 네트워크 확장의 개념으로 사용되기 때문에 화살표의 방향이 바깥으로 나가게끔 그려져있는것을 확인할 수 있다.

• ClusterIP : Service의 기본값, 클러스터 내부 IP 주소가 할당된다. 클러스터 내에서만 연결성 보장
• NodePort : ClusterIP 위에 클러스터에 대한 포트를 추가해 클러스터 외부에 서비스를 노출시킨다. NodeIP:NodePort로 요청이 가능함
• LoadBalancer : CSP(AWS, Azure, GCP 등등)의 LB를 사용해 서비스를 외부에 노출시킨다.
• ExternalName : 도메인네임에 매핑한다. 외부 DNS와 연결하기위해 사용한다.

3. 네트워크 모델

#

3-1. 쿠버네티스의 네트워크 모델 특징

#

• 각 Node간 NAT 없이 통신이 가능해야 한다.
• 각 Pod간 NAT 없이 통신이 가능해야 한다.
• Node와 Pod간 NAT 없이 통신이 가능해야 한다.
• 각 Pod는 고유의 IP를 부여받는다.
• 각 Pod IP 네트워크 제공자를 통해 할당받는다.
• Pod IP는 클러스터 내부 어디서든 접근이 가능해야 한다.

3-2. 쿠버네티스의 네트워크 모델 장점

#

• 모든 리소스(Node, Pod)가 다른 모든 리소스(Node, Pod, Service)를 고유한 IP로 접근할 수 있다.
• NAT 통신으로 인한 부작용에 대해 신경 쓸 필요가 없다.
• 새로운 프로토콜을 재정의할 필요 없이 기존의 TCP, UDP, IP 프로토콜을 그대로 이용할 수 있다.
• Pod간 네트워킹이 어느 노드에서든지 동일하게 동작한다(호스트 서버와의 종속성이 없어 결과적으로 이식성 향상).
